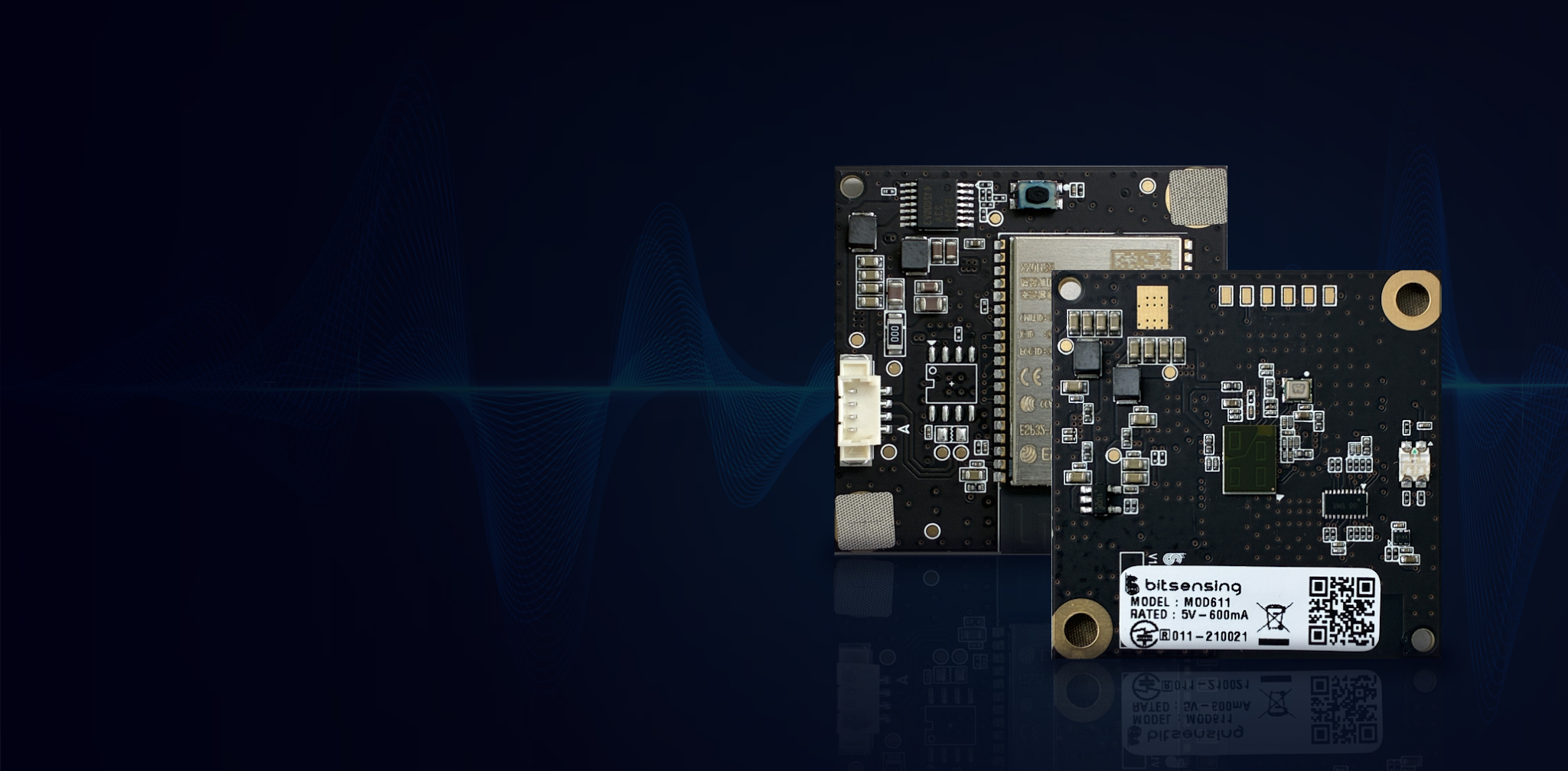

MOD611
BITSENSING社製※
MOD611を機器組込み用として
基板ベースで提供します
※BITSENSING社はINFINION社のパートナー企業です。
FEATURES
MOD611の特長
-
60GHz帯ミリ波レーダーを
利用したバイタルセンサー
-
非接触で人体の
心拍数と呼吸数を測定
-
INFINEON社製
レーダーICを採用
-
Wi-Fi（2.4GHz）を
内蔵
-
測定サイクルは
15秒
-
測定結果はWi-Fi経由で
指定URLへ送信
-
技術基準適合
取得済み
導入例
- 見守り/徘徊検知/介護補助
- 独居老人の安否確認
- 子供置き去り防止
- 人感センサー（ホテル/カプセルホテル/スポーツジム/公共トイレなど）
SENSING
見守りを支える
センシング技術
レーダーと60GHz帯ミリ波
レーダーについて
レーダー
レーダーは、他のセンシング方法（赤外線、イメージセンサー）と異なり、電波を使用するため木やプラスチック、衣類を透過するほか、強い光や暗闇、周辺の温度にも影響を受けにくい特性があります。
60GHz帯ミリ波レーダー
2020年1月に日本国内で60GHz帯レーダーが使用可能になりました。従来使用可能であった24GHz帯、77GHz、79GHzに比べ7GHzの広い帯域幅、また使用用途に制限が無い点が大きな特長です。
周波数ごとの比較表
60GHz帯レーダーは、57〜64GHzの広帯域（最大7GHz幅）を利用し、約2cm(2.14cm)の優れた距離分解能と、0.1mmレベルの微小な動きを検知する高い精度を持っています。酸素吸収により到達距離は短く近距離用途向けですが、高い分解能で人体の動きやハンドジェスチャーを認識でき、障害物透過も可能です。
| 周波数帯 （GHz） |
周波数 (GHz) |
帯域 (GHz) |
検出距離 (最大m) |
距離分解能 （cm） |
使用用途 |
|---|---|---|---|---|---|
| 24 | 24.05〜24.25 | 0.2 | 30 | 75 | 制限無 |
| 60 | 57.0〜61.0 | 7 | 5 | 2.14 | 制限無 |
| 77 | 76.0〜61.0 | 1 | 250 | 15 | 自動車の車外センシング |
| 79 | 77.0〜81.0 | 4 | 100 | 3.75 | 自動車の車外センシング |

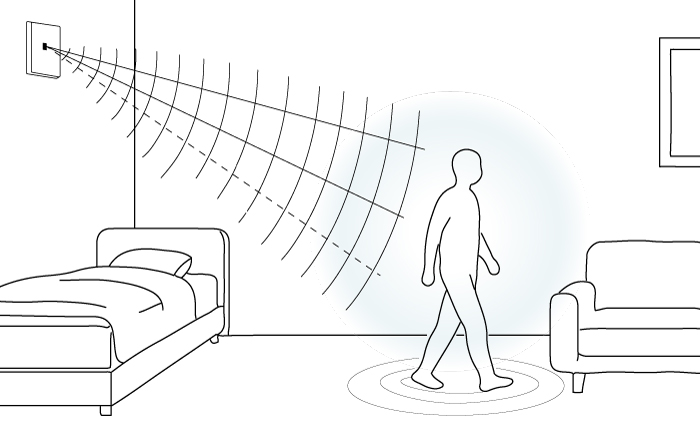

MOD611の検知方式
FMCW
MOD611は検知方式としてFMCW（Frequency Modulated Continuous Wave：周波数変調連続波）方式を採用してます。これは時間と共に連続的な電波（チャープ信号）を送信し、その反射波との周波数差（ビート周波数）から対象物までの距離や相対速度を非接触・高精度で測定するレーダー技術です。
PRICING
料金

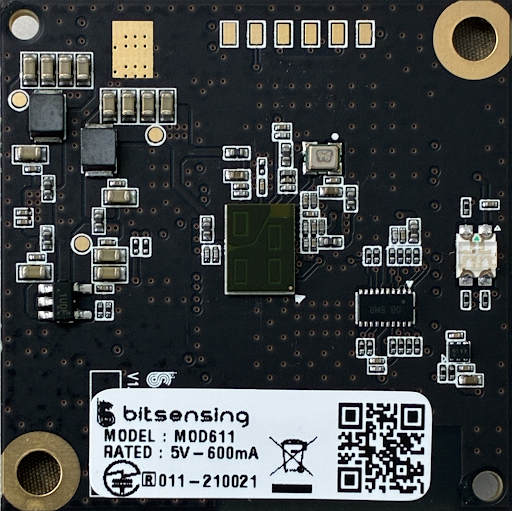

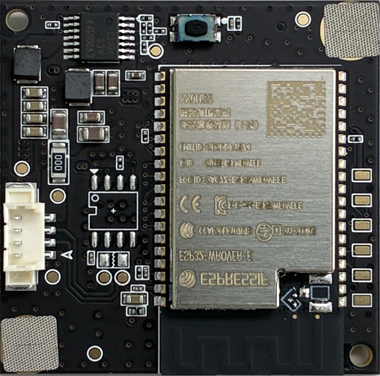

60GHz帯ミリ波レーダー バイタルセンサーMOD611
| サンプル価格 | 48,000円（税込） |
|---|---|
| 付属品 |
|
| オプション |
|
PRODUCT
製品仕様
| 制作電圧 | 5V |
|---|---|
| 消費電力 | 最大3W |
| 電源コネクタ | molex 510210400 |
| 本体寸法 | 38mm x 38mm |
| 動作温度 | -20℃～ +80℃ |
| 中心周波数 | 61GHz |
| 検知方式 | FMCW |
| インターフェイス | Wi-Fi(2.4GHz) |
| 検知範囲 | 0.2 ～ 2.5m |
| 検知角度 | 水平120° 垂直120° |
| 検知項目 | 呼吸数、心拍数、無呼吸 |
